KQDW多級泵

產品分類： KQDW多級泵
口徑：50~150mm
流量：18~155m3
揚程：18~180m

查看kqdw多級泵性能參數

KQDW臥式多*泵（性能參數）.doc

KQDW多級泵概述：

    KQDW多級泵系列屬于臥式、單吸多級、分段式結構，是新開發生產的節能系列產品，　KQDW型多級離心泵系列對TSW型多級離心泵進行重大技術改造后的新產品。其性能參數及技術指標有較大提高，具有效率高、運行噪聲低、抗汽蝕性能好、結構合理、使用壽命長等優點。

KQDW多級泵特點：

   1.泵結構緊湊、布置合理、外形美觀。

KQDW多級泵產品用途：

    KQDW多級泵屬于單吸多級分段式離心泵供輸送清水或物理化學性質類似于清水的其他液體進行增壓之用。使用介質溫度不超過80℃，適用于礦企業和城市排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水。

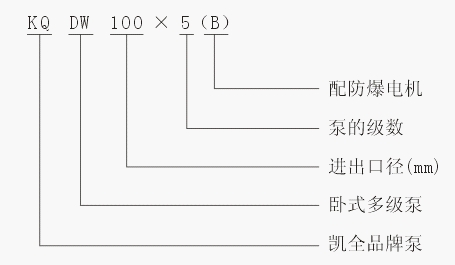

KQDW多級泵型號含義：

：

KQDW多級泵結構含義：

    結構如圖所示。KQDW型多級泵為單吸多級節段式離心泵，其吸入口為水平方向，吐出口為垂直向上布置。本系列共有5種口徑，用戶可根據流量、揚程的需要選擇不同的口徑、不同級數的泵予以滿足。

    泵由殼體部件和轉子部件所組成。殼體部件由進水段、中段、導葉、出水段、尾蓋和軸承體等部件組成，材料均為鑄鐵。轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤和軸套等組成。轉子兩端支承在油脂潤滑的滾動軸承上。

    進水段、中段和出水段的結合面用紙通過拉緊螺栓拉緊達到密封。為防止水讓兩端出軸泄漏，設有填料密封，也可采用機械密封，同時在軸上裝有橡膠擋水圈、0型橡膠密封圈，以防水進入軸承腔內。

    為防止中段和導葉磨損，設有葉輪密封環和導葉套等易損零件，當這些零件磨損到一定程度后，應予以更換。

泵和電動機裝在公共座上（除150TSWA6~9以外），通過彈性聯軸器傳動。

KQDW（TSWA）多級泵全系列共有5個品種40個規格，其性能范圍流量Q=1.5-191M³/H，揚程H=17-247M，轉速N=1450R/MIN。

    KQDW（TSWA）多級泵可供輸送80℃以下的清水或物理、化學性質類似于水的液體，廣泛適用于城市建筑、工廠的給排水，尤其適用于賓館、飯店娛樂場所的制冷、空調給水。

KQDW（TSWA）多級泵泵的安裝：

一、KQDW多級泵安裝前的準備工作

   1、檢查水泵和電機的完好情況

   2、檢查泵基礎，準備工具及起重機械

   3、檢查機器的基礎

   4、確定采用隔振形式。

二、KQDW多級泵的安裝順序

    1、水泵運到現場，附帶底座者已裝好電機，安裝平底座時可不必卸下水泵和電機

    2、直接安裝可將底座放在地基上，在地腳螺釘附近墊楔形鐵，將底座墊高約20~40mm，作校平后填充水泥漿之用

    3、用水平儀檢查底座的水平度，找平后水泥漿填充底座，待水泥干涸后再檢查一下水平度

    4、將底座的支承平面，水泵腳和電機腳平面上的污物清理干凈，并把水泵和電機放到底座上

    5、調整泵軸水平，找平后適當上緊螺母，以防走動，待調節完畢后再安裝電機，在不合水平處墊以鐵板。泵聯軸器和電機聯軸器之間應留一定間隙。

    6、把平尺放在聯軸器上，檢查水泵軸心線與電機軸心線是否重合，若不生命，在電機或泵的底腳下墊以薄鐵片，使兩個聯軸器外圓與平尺相平，然后取出墊有多片的薄鐵片，用經過刨制的鐵板來代替鐵片，并重新檢查安裝情況。

    7、如采用ZT型減振器進行減振安裝，則可先按隔振臺座尺寸，澆好水泥支承結構，地基應抬高50mm以防止積水，支承結構要求水平。

    8、減振器直按放置于隔振臺座與支承結構之間，一般不需要固定。

    9、檢查安裝精度，在幾個相反位置上用塞尺測量?jī)陕?lián)軸平面間的間隙，聯軸器平面一周上間隙不得超過0.3mm，兩端中心線上下或左右的差數不得超過0.1mm。

KQDW多級泵的起動、運行和停止：

一、KQDW多級泵的起動

    1、檢查電機旋轉方向是否正確，嚴防水泵反轉而使螺母松開。

    2、關閉吐出管路上的閘閥和壓力旋塞。

    3、全開進口閥。

    4、向泵內注滿水或用真空泵引水。

    5、上述過程完畢后接通電源，當轉子達到正常轉速后再逐漸打開吐出管路上的閘閥，并調節到所需要工況。在吐出管路上的閘閥關閉的情況下，泵連續工作的時間不能超過3分鐘。

二、KQDW多級泵的運行

    1、泵在運轉過程中，應該注意觀察儀表計數，軸承溫度，其溫度不得高于75度，并不得超過外界超過35度。

    2、應隨時調整填料壓蓋的壓緊力。

    3、軸承油位應保持在正常位置上，不能過低或過高，過低時應及時補充潤滑油。

    4、注意運行過程中電機電流值變化，不應超過額定電流。

    5、如密封環等易損件磨損過大應及時更換。

    6、泵在運行過程中，如發生異常的溫升、振動和噪聲，應立即停車檢查其原因。
