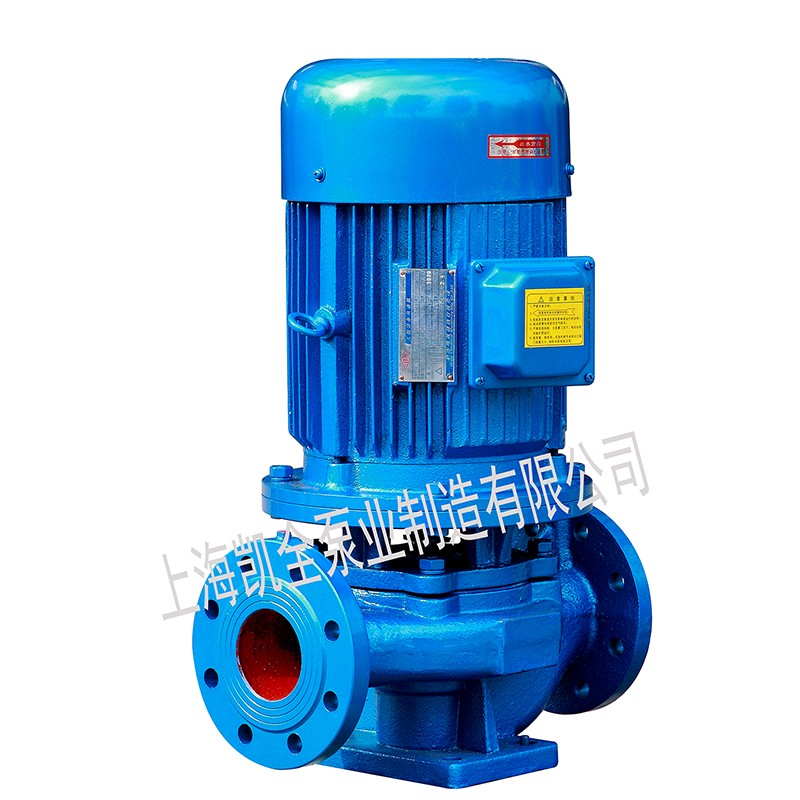

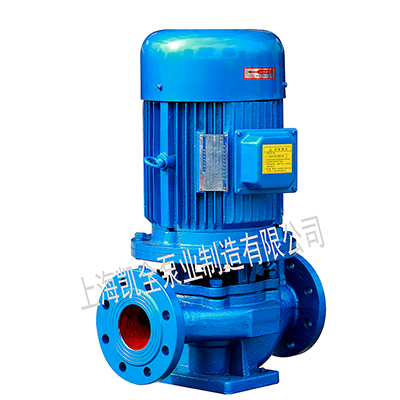

KQL立式離心泵

產品分類： KQL立式離心泵
口徑：15-500(mm)
流量：1-1450(m3h)
揚程：7-150(m)

KQL系列立式離心泵（性能參數）(2).doc

KQL系列立式離心泵（性能參數）(1).pdf

KQL立式離心泵概述：

       KQL立式離心泵是科技人員聯合國內水泵專家選用新款水力模型，采用IS型離心泵之性能參數，在老款SG管道泵的基礎上進行巧妙改進組合設計而成，同時根據使用溫度、介質等不同在KQL基礎上派生出適用熱水、高溫、腐蝕性化工泵、油泵，該系列產品具有高節能、噪音低、性能可靠等優點。
KQL立式離心泵用途：

       1) KQL立式離心泵屬于普通管道離心泵主要用于高層建筑,水塔給水、制冷沖洗、遠距離輸水、介質溫度不超過80℃。

       2) KQR型熱水離心泵主要用于暖房、鍋爐、高溫?zé)崴鰤貉h(huán)，廣泛用于冶金、化工、紡織、造紙以及飯店、浴室、賓館生活取暖，介質溫度不超過150℃。

       3) KQH型不銹鋼化工離心泵主要用于市政工程、化工食品、釀造、制藥、造紙、輸送具有化學腐蝕性液體的增壓輸送，介質溫度不超過150℃，泵體過流部件采用不銹鋼304ZG1Crl8Ni9Ti材質。如用戶需要，本公司可 生產泵體及過流部件材質為不銹鋼306(ZGOCr18Ni12Mo2Ti),不銹鋼316L(ZGOOCr17Ni14Mo2)的耐腐蝕泵。

       4) KQHB型不銹鋼防爆離心泵主要用于易燃易爆性化工介質，可適用于輕紡、石油、化工、醫藥、衛生、食品、煉油等工業輸送化學腐蝕性液體，介質溫度不超過150℃，泵體及過流部件為不銹鋼材質與KQH相同，配防爆電機。

KQL立式離心泵特點：

1、KQL立式離心泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可放置戶外使用。

 2、KQL立式離心泵的葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小噪音低。

       3、KQL立式離心泵的軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

       4、KQL立式離心泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

       5、KQL立式離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

       6、KQL立式離心泵可根據管路布置的要求采用泵的豎式和橫式安裝。

KQL立式離心泵工作條件：

       (1)吸入壓力≤0.2MPa,或泵系統工作壓力上限為≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵的吸入壓力超過0.6MPa時，訂貨時提出，以便制造時采用耐壓機械密封。泵系統壓力大于1.6MPa時應在訂貨時另行提出。以便在制造時泵體及過流部分和聯結部分采用鑄鋼材料。

       (2)使用介質應為清水或類似于清水的其他液體。

       (3)KQL系列配2900轉/分二極電機，部分產品配1450轉/分四極電機。

       (4)KQLD系列低轉速離心泵

       (5)KQYG型離心油泵主要用于石油精制、石油化工和化學工業及其他地方輸送不含固體顆粒的石油、液體石油氣及石油循環系統中的載油等，配用銅質葉輪、防爆電機，可置于室外工作減少機房建筑投資，適用于輸送汽油、煤油、柴油、航空油等油類，介質溫度不超過80℃。

     （6)KQLD型低轉速離心泵是低能耗、低噪音，小流量、低揚程的水泵

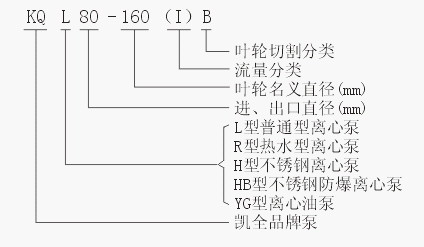

KQL立式離心泵型號意義：

KQL立式離心泵安裝說明

        1、KQL立式離心泵在安裝前應檢查機組緊固體有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

       2、安裝時管道重量不應加在水泵上，以免迫使泵體變形。

       3、安裝時必須擰緊地腳螺栓，以免起動時震動對泵性能的影響。

       4、為了維修方便和使用穩妥，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，延長水泵的使用壽命。

       5、安裝后撥動泵軸，葉輪應無磨聲或卡死現象，否應將泵拆開檢查原因。

       6、泵分硬性聯接安裝和柔性聯接安裝兩種（見安裝方式）。

KQL立式管道離心泵起動與停車

         KQL立式離心泵起動前準備：

       1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密封干磨損。

       2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。

       3、檢查各部位是否正常。

       4、用手盤動泵以使?jié)櫥哼M(jìn)入機械密封端面。

       5、高溫型應先進行預熱，升溫速度50度每小時，以保證各部受熱均勻。

起動：

       1、全開進口閥門。

       2、關閉吐出管路閥門。

       3、起動電機，觀察泵運行是否正確。

       4、調節出口閥開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口閥門的開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵亍負荷運行（即大電流運行）至使電機燒壞。調正好的出口閥門開啟大與小管道工況有關。

       5、檢查軸封泄漏情況，正常時機械密封泄漏情況，正常時機械密封泄漏應小于3滴/分。

       6、檢查電機，軸承處溫度小于等于70攝氏度。

停車：

       1、高溫型先降溫，降溫速度小于10度每分鐘，把溫度降低到80度以下，才能停車。

       2、關閉吐出管路閥門。

       3、停止電機。

       4、關閉進口閥門。

       5、如長期停車，應將泵內液體放盡。

KQL立式離心泵的維護

        1、運行中的維護

     （1）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。

     （2）定時檢查電機電流值，不得超過電機額定電流。

     （3）泵進行長期運行后，由于機械磨損，使機組噪音及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。

        2、機械密封維護

     （1）機械密封潤滑應清潔無固體顆粒。

     （2）嚴禁機械密封在干磨情況下工作。

     （3）起動前應先盤動泵（電機）幾圈，以免突然起動造成石墨環斷裂損壞。

     （4）密封漏量允差3滴/分，否則應檢查。

KQL立式離心泵故障原因及排除方法
