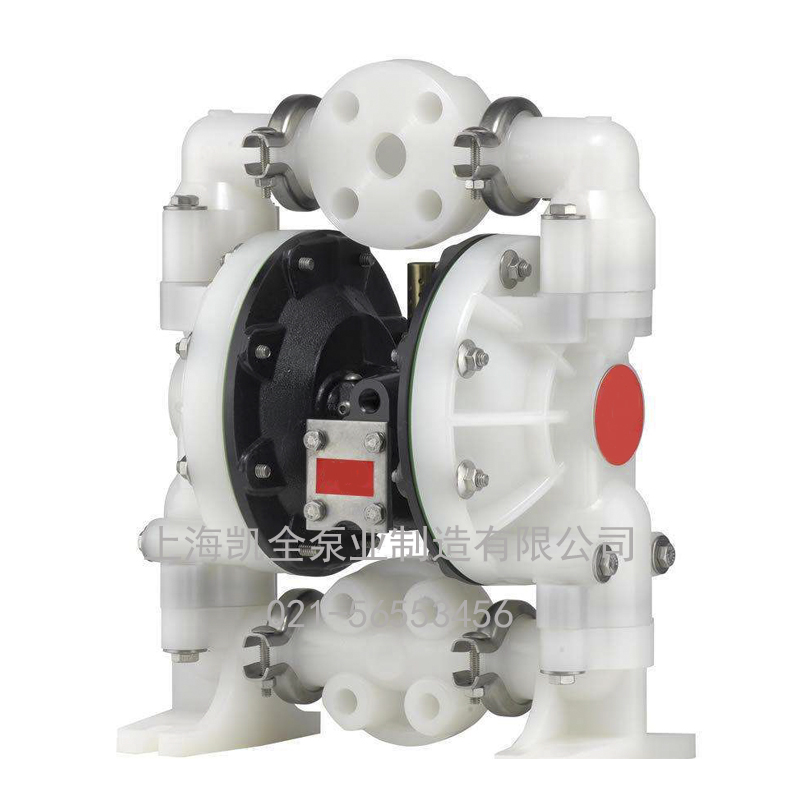

KQBY工程塑料隔膜泵

產品分類： KQBY工程塑料隔膜泵
口徑：10-100(mm)
流量：0-30(m3/h)
揚程：0-60(m)

點擊這里：查看性能參數

KQBY工程塑料隔膜泵產品概述：

   KQBY系列氣動隔膜泵，是目前國內新的一種泵，依據美國和德國等公司生產的隔膜泵技術參數。結合我們國內化工行業實際情況，研究設計了該系列隔膜泵，采用壓縮空氣為動力源，以空氣推動活塞工作原理帶動泵連桿和隔膜進行同步工作，與此同時泵的一個工作腔中的氣體從其隔膜背后推出，到達行程終點，配氣閥則自動將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣的連續工作形成兩個隔膜的往復運動，使介質隨著隔膜的呼吸進入泵體內，再由單向球閥交替地開啟和關閉，從而將液體連續不斷地吸進排出。本公司生產的氣動隔膜泵在配氣閥上做了大量的工作，使泵的使用壽命更長久。

KQBY塑料隔膜泵工作原理：

   在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

KQBY塑料隔膜泵主要特點：

1、塑料隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;

   2、塑料隔膜泵流動寬敞，通過性能好，允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;

   3、塑料隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;

   4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人員;

   5、塑料隔膜泵不必用電，在易燃、易爆場所使用安穩可靠;

   6、塑料隔膜泵可以浸沒在介質中工作;

   7、塑料隔膜泵作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;

    8、塑料隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;

   9、塑料隔膜泵可輸送較粘的液體（粘度在1萬厘泊以下）

   10、塑料隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

KQBY塑料隔膜泵主要用途：

1、塑料隔膜泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。

   2、塑料隔膜泵吸油漆、樹膠、顏料。

   3、粘合劑和膠水、全部種類可用泵吸取。

4、各種瓦、瓷、磚器及陶器釉漿。

   5、油井鉆好后，用泵吸沉積物及灌漿。

   6、塑料隔膜泵吸各種乳劑和填料。

   7、塑料隔膜泵吸各種污水。

   8、用泵為油輪，駁船清理船倉吸取倉內污水。

   9、啤酒花及發酵粉稀漿、糖漿、糖密。

   10、塑料隔膜泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。

   11、各種橡膠漿。

   12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。

   13、各種劇毒、易燃、易揮發液體。

   14、各種強酸、強堿、強腐蝕液體。

   15、各種高溫液體可耐溫150℃。

   16、作為各種固液體分離設備的前級送壓裝置。

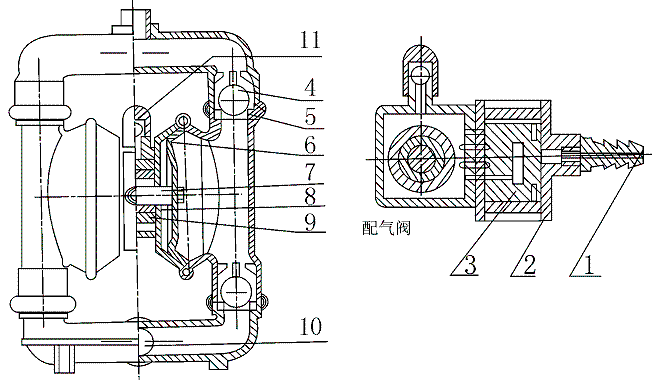

KQBY工程塑料隔膜泵結構示意圖：
