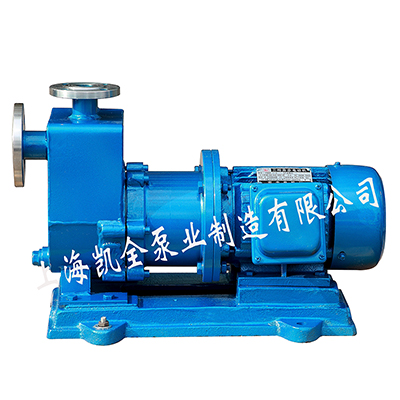

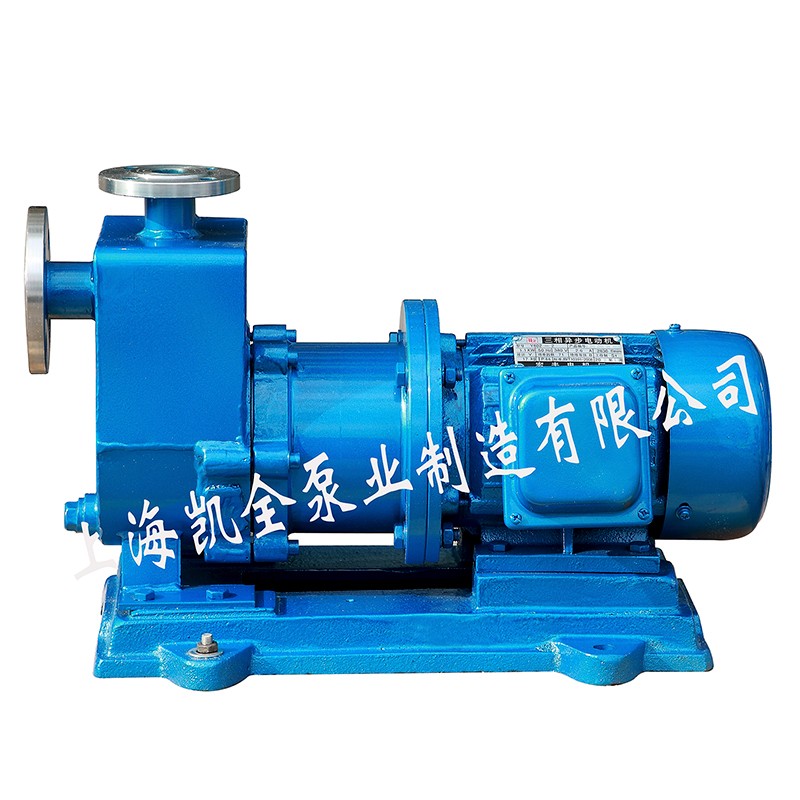

KQZCQ自吸式磁力泵

產品分類： KQZCQ自吸式磁力泵
口徑：20-80/12-65(mm)
流量：3-50(m3/h)
揚程：12-50(m)

查看kqzcq型磁力泵性能參數

KQZCQ自吸式磁力泵（性能參數）.doc

KQZCQ自吸式磁力泵產品概述:

   KQZCQ自吸式磁力泵(又稱自吸式磁力驅動泵)吸取自吸泵與磁力驅動裝置結合重組后設計的一種新產品，它具有磁力泵的功能，又可自吸式工作，無需裝低閥，灌引水，使用相當方便。

KQZCQ自吸式磁力泵以靜密封取代動態機械密封，使泵體與過流部件處于隔離的完全密封狀態，排除了其他泵類的機械密封無法避免的跑、冒、滴、漏弊病。該泵具有結構緊湊、外型美觀、體積小，噪音低、運行平穩、性能可靠、使用維修方便。

KQZCQ自吸式磁力泵產品用途:

   KQZCQ自吸式磁力泵，集自吸、磁力隔離驅動為一身，已廣泛應用于石油、化工、制藥、電鍍、印染、食品、釀造、科 研等行業輸送含帶酸、堿、油類及貴重液體、毒液、揮發性 液體，以及循環水設備的配套等不含固體顆粒的水或物理化學性質，粘度類似于水的介質。特別適用于易燃、易爆、易漏液體的 抽送。介質溫度上限不超過120℃。泵的密封材料采用剛玉陶瓷或四氟石墨使用壽命更長久。介質溫度在120-300℃以下的，請選用KQZCQG高溫磁力泵。

    1. KQZCQ型泵體及過流部件均采用不銹鋼(ZG1Cr18Ni9Ti)材質 制造。配普通Y系列電機。如用戶需要，本公司可生產泵體及過流部件材質為不銹鋼306或不銹鋼316L的特種泵。

    2. KQZCQB型泵體及過流部件的材質與KQZCQ型相同外，配用防爆電機，以適合輸送帶有腐蝕性的易燃、易爆液體。

    3. KQZCQG型耐高溫型磁力泵，適用于介質溫度為120-300℃以下范圍使用，解除了磁力泵不耐溫的缺點。

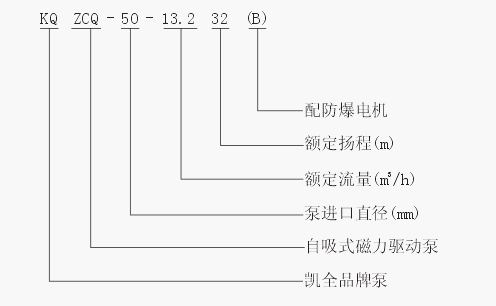

KQZCQ自吸式磁力泵型號含義:

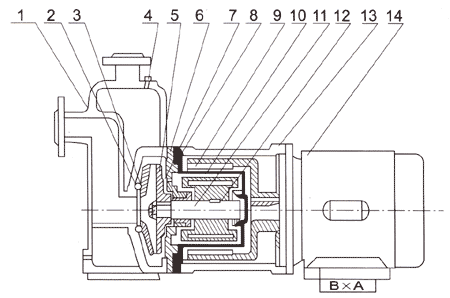

KQZCQ自吸式磁力泵結構示意圖:

KQZCQ自吸式磁力泵工作原理:

  KQZCQ自吸式磁力泵采用外混式軸向回液泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部分組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

KQZCQ自吸式磁力泵自吸泵的安裝:

  一、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。

  二、自吸泵應水平安裝，泵體不得承受管路重量。

  三、泵與管路保持良好的密封。

KQZCQ自吸式磁力泵使用注意事項:

   1.因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以嚴厲禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空栽運轉。

   2，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。

   3，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。

   4，被輸送的介質及其溫度應在泵材允許的范圍內（詳見附表〕。金屬泵的使用溫度〈100℃；，被輸送的介質比重≦1.3；介質比重〈1.3時，將影響技術性能。

   5，對于輸送液為易沉淀結晶的介盾，使用后應及時清洗，排凈泵內積液。

   6，自吸泵運行500小時后，應拆檢思承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更換軸承和軸向動環。

KQZCQ自吸式磁力泵故障原因及排除方法:
